Как сделать телегу для трактора своими руками самым простым способом

Содержание

Телега для трактора своими рукамиТотальная механизация, которая развернулась со второй половины прошлого столетия, привела к тому, что на сегодняшний день практически каждая отрасль народного хозяйства имеет в распоряжении все необходимое оборудование, позволяющее полностью переложить иногда непосильную физическую ношу на плечи умной и автоматизированной техники.

Сельское хозяйство – далеко не исключение в этом случае, поскольку именно оно, являясь наиболее трудоемкой и вместе с тем ответственной производственной сферой, считается передовиком по количеству рациональных изобретений, сделавших нашу жизнь проще и комфортней.

Прицеп для трактораОдним из таких агрегатов является трактор, который может агрегироваться не только всевозможными навесками и плугами для почвообрабатывающих целей, но и другими прицепными приспособлениями, такими как ковш или чаще всего – прицеп. Прицеп для трактора хоть и не избавляет от физической работы по укладке груза, но помогает в другом – в его транспортировке на значительные расстояния. А если к этому добавить еще и предусмотренные конструкцией возможности для автоматизированной отгрузки, задача фермера упрощается в несколько раз.

Подобный агрегат – довольно дорогостоящее приобретение, которое не под силу каждому аграрию. Но всегда есть возможность сделать его своими руками. О том, какие бывают прицепы, как они устроены и что требуется, чтобы их изготовить, будет идти речь в нашей статье.

Подобная категория агротехники принадлежит к разряду механических элементов специального назначения, которое своими конструкторскими, размерно-массовыми и функциональными должно полностью соответствовать конкретным сельскохозяйственным целям и техническим особенностям исходной тракторной машины, к которой его планируют присоединять.

Их устройство необычайно простое:

Прицепное оборудование

  • ходовая часть и колесная база;
  • каркасный базисный элемент;
  • непосредственно кузов;
  • подъемный механизм;
  • дышло (крепление к самому трактору).

В соответствии со своими функциональными возможностями выделяют такие виды прицепных устройств:

  • одноосные – универсальный вариант, который можно приспособить для всех категорий грузоперевозок, не только сыпучих, но и находящихся в жидком или наполовину жидком состоянии. Именно они чаще всего встречаются в аграрном секторе, а так же в строительных работах;
  • двухосные – хорошо справляются с перевозкой тяжестей в любых объемах и количествах, даже если это небольшие сельхоз агрегаты.

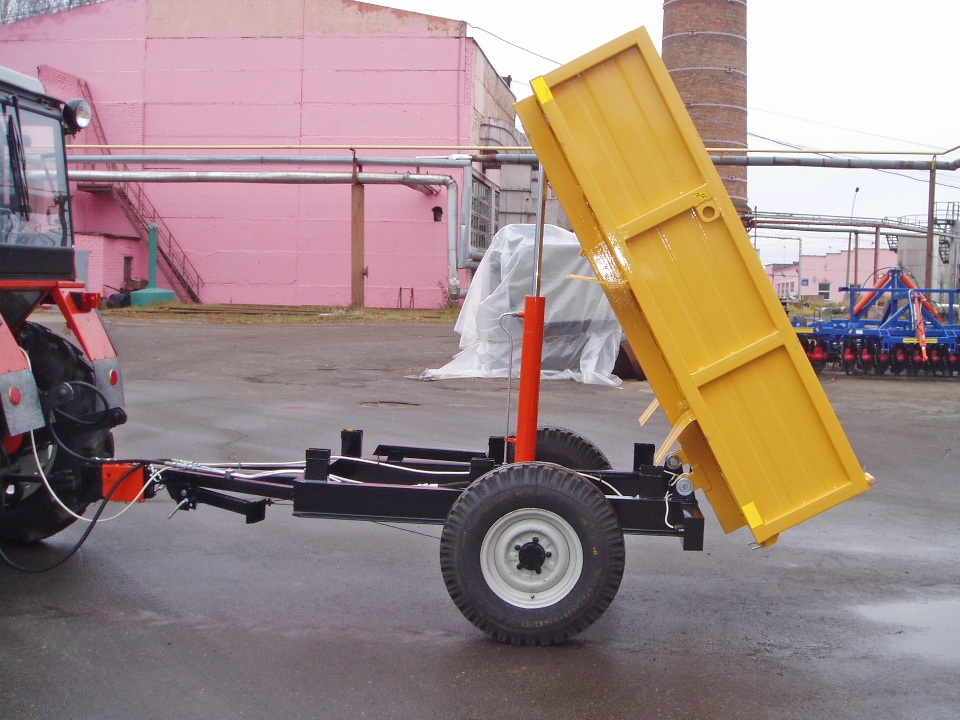

Самосвальный одноосный прицеп к тракторуДругой немаловажный момент, как прицепное будет освобождаться от погруженного материала. В связи с этим прицепное оборудование бывает:

  • самостоятельно опрокидывающееся – в основу его конструкции положен принцип обычного самосвала, напоминающего механический рычаг;
  • принудительно поднимающееся – в котором для подъема кузовной части необходимо применение посторонних механических средств. Это может быть высокомощный мотор, масляный насос или автоподъемники, которые закрепляются непосредственно под кузовом.

Первый вариант, несомненно, более удобный. Он подразумевает наличие центральной оси под кузовным конструктивом, который держится на ней с помощью петельных элементов или просто подшипников. Подъем кузова производится рычажным механизмом, который обязательно должен стопориться во избежание самопроизвольного переворота.

Самосвальный одноосный прицеп к трактору: 7-шаговая инструкция

Для описания мы выбрали именно такой конструктивный вариант, поскольку он является наиболее удобным и чаще всего используемым для работ сельскохозяйственного профиля.
Весь цикл по его самостоятельному производству целесообразно представить в виде 7 взаимосвязанных процессов:

Шаг 1 — Организационно-плановый

Самодельный кузовВ ходе которого разрабатывается чертеж, закладываются технические основы для будущей конструкции. На фото ниже представлен уже готовый чертеж такого сельхозмеханизма, но с деревянным кузовом, который при желании моно выполнить и в стальном или металлическом облике.

Следуя установленным размерным характеристикам, можно получить достаточно вместительную и надежную телегу с устойчивой колесной конфигурацией и мощной рамой, которая будет без особых проблем передвигаться даже по самым труднопроходимым полевым дорогам.
Кроме того, на этой же стадии необходимо заготовить все нужные исходные детали и материалы, а именно:

  • листовую сталь;
  • швеллер, желательно тоже из стали или прочного металла;
  • фанерные заготовки;
  • трубы металлические, можно использовать алюминиевый вариант;
  • ходовой блок;
  • колеса одинакового диаметра;
  • электрическое оборудование;
  • болгарка или пила для металла для подрезки;
  • элементы для закрепления конструкции.

Очень важно, чтобы под рукой была электросварка, что не только упростит процесс, но и позволит сделать настоящий монолитный механизм, ничуть не хуже заводского.

Шаг 2 — Изготовление несущей рамы

Ее конструкция должна обязательно иметь переднюю траверсу, мощную заднюю балку, основную центральную ось, усиленную пластинчатым полотном. Эти составные элементы изготавливать лучше из труб диаметром сечения не меньше 0,4 м, которые соединяются друг с другом сварочным путем. Для того, чтобы весь сварной блок был статичным и не «ходил» вовремя езды, не стоит забывать и про боковые лонжероны из швеллера. Кроме того, опытные мастера советуют все соединения лонжеронов и задней балки усиливать косынками, которые придадут конструкции еще более прочный вид;

Шаг 3 — Переходим к конструированию колесной основы

Ее ось можно представить в виде стального стержня, диаметр которого лучше брать 0,35 м. Крепление колесной оси к самой раме, которая уже сварена, совершаем при помощи шарниров продольного типа, опор из уголка или же боковых лонжеронов. При таком подходе к составлению кузовной композиции мы получим отличный результат, позволяющий значительно расширить поле деятельности такой техники, которая сможет перегружать не только капусту или органические удобрения, но и, например, шлакоблок для постройки хозяйственных помещений (фото8).

Шаг 4 — Начинаем процесс производства самодельного кузова

Разновидности прицепов на тракторЕсли есть подходящий лесоматериал, можно сделать его деревянным. Если же позволяют средства и нужен более надежный вариант для вместилища будущих тяжестей, лучше обратить внимание на металл или же листовую сталь. Их габаритную конфигурация стоит подбирать индивидуально в зависимости от объемов работы, размеров перевозимой массы (фото9).

Если это будет деревянное изделие, подбирать доски нужно исключительного качества, которые должны быть не сырыми и желательно цельными, не из отдельных брусков. Крепиться они должны на металлическую основу – обычный уголок. Так же стоит закрепить боковые позиции прицепа, чтобы при смещении центра тяжести не нарушился баланс.
Есть еще один вариант для каркаса – взять готовый, если он конечно имеется.

Шаг 5 — Изготовив ключевые элементы для прицепного приспособления

Пора начинать изготовление соединительной конструкции самой рамы с кузовом и колесами с трактором. Это может быть дышло, которое заходит в специальное трубчатое полотно. При этом стоит следить, чтобы рама занимала правильное горизонтальное положение. в противном случае необходимо будет балансировать крепление, чтобы оно было смогло выдержать сильное трение и вибрацию, создаваемые самим трактором.

Шаг 6 — Подъемная составляющая

Для гидроцилиндра можно взять готовый подъемник, который сможет наклонить кузов до 50 0 и даже больше. Чтобы он стал частью рамного блока, изготавливается специальная конструкция – подкос, по форме напоминающая усеченный треугольник. Его можно сделать из швеллера. Верхним упором может служить обычный круг, который можно вырезать из металлического листа, после приварив к кузовному каркасу. Шланг от него можно соединить с гидроприводом самого трактора.

Шаг 7 — Обкатка

Как сделать телегу для трактора?Тот сам момент сборки, которые желательно производить не в одиночку, а с помощниками, чтобы сборка была аккуратной и качественной, а все крепления шарниров, болтов и прочего были надежными и гарантировали не только функциональность, но и безопасность во время полевых работ. Как и любой другой механизм, новоизготовленная телега для трактора должна пройти процесс обкатки, для чего ее используют изначально без грузов. Лишь убедившись, что все исправно и готово к полноценной эксплуатации, можно приниматься за внедрение данной самодельной модели в производственный оборот.

В заключении стоит отметить, что трактор с прицепом – более функциональная вещь, чем без него. И то обстоятельство, что нет доступных средств для покупки капитальной производственной модификации телеги, можно запросто устранить, изготовив ее собственноручно из имеющихся практически в каждом хозяйстве подручных средств.
